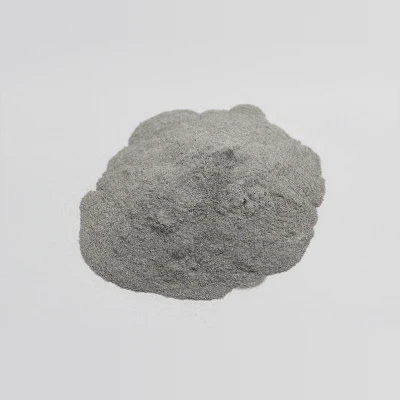

Άλεση σκόνης μαγνησίου

Η εξέλιξη της μικροδομής κατά τη μηχανικήάλεση σκόνης μαγνησίουέχει μελετηθεί. Η εμπορικά καθαρή σκόνη μαγνησίου (99,6%, −325 mesh) αλέστηκε μηχανικά σε έναν τροποποιημένο μύλο αναδευτήρα SPEX 8000 σε αδρανή ατμόσφαιρα. Το οπτικό μικροσκόπιο της σκόνης στο πρώιμο στάδιο της άλεσης έδειξε παραμόρφωση με αδελφοποίηση και επαναδιδυμοποίηση εντός των κόκκων που αναπτύσσουν όρια υποκόκκων, τα οποία τελικά καθόρισαν κόκκους μεγέθους νανομέτρων. Η μείωση του μεγέθους των κόκκων που εξετάστηκε με χρήση XRD αποκάλυψε ταχεία μείωση και στη συνέχεια κορεσμό του μεγέθους κόκκου στα 42 nm περίπου. Ένα σχετικά μεγάλο τελικό μέγεθος κόκκου σε σύγκριση με άλλα μηχανικά αλεσμένα μέταλλα ελήφθη λόγω του υψηλού ποσοστού ανάκτησης μαγνησίου. Η αντίστοιχη εσωτερική καταπόνηση παρατηρήθηκε επίσης χαμηλή, επιβεβαιώνοντας ότι είχε σημειωθεί ενισχυμένη ανάκτηση κατά τη διάρκεια της άλεσης. Η εσωτερική παραμόρφωση κατά την άλεση έδειξε αντίστροφη εξάρτηση από το μέγεθος των κόκκων. Τα μοτίβα κροσσών Moiré μικρογραφιών TEM έδειξαν απουσία εξαρθρώσεων εντός των κόκκων της αλεσμένης σκόνης μαγνησίου.

Η μικροδομική εξέλιξη και οι μηχανικές ιδιότητες κατά τη μηχανική άλεση σκονών καθαρού μαγνησίου διερευνήθηκαν ως συνάρτηση του χρόνου άλεσης και του παράγοντα ελέγχου επεξεργασίας. Οι εμπορικά καθαρές σκόνες μαγνησίου αλέστηκαν μηχανικά σε αναδευτήρα SPEX 8000 Mixer/Mill σε αδρανή ατμόσφαιρα. Από τις παρατηρήσεις TEM και την ανάλυση των μοτίβων περίθλασης ακτίνων Χ, το μέγεθος των κόκκων σταθερής κατάστασης ήταν περίπου 75 nm ανεξάρτητα από την προσθήκη ενός παράγοντα ελέγχου επεξεργασίας, ενώ ο χρόνος άλεσης για την επίτευξη σταθερής κατάστασης ήταν μικρότερος όταν ένας παράγοντας ελέγχου επεξεργασίας ( lwt% στεατικό οξύ) προστέθηκε στο καθαρό μαγνήσιο. Είναι αξιοσημείωτο ότι η σκληρότητα σταθερής κατάστασης του καθαρού μαγνησίου με τον παράγοντα ελέγχου επεξεργασίας ήταν ελάχιστα διαφορετική από εκείνη του καθαρού μαγνησίου που αλέστηκε χωρίς PCA. Ως εκ τούτου, συμπεραίνουμε ότι τα οξείδια που υπάρχουν στην επιφάνεια του μαγνησίου λειτουργούν το ίδιο με αυτό του PCA και η αποτελεσματικότητά τους εξαρτάται από τα χαρακτηριστικά των επιφανειακών οξειδίων του μαγνησίου που διασπώνται από τη μηχανική άλεση.

Δημοφιλείς Ετικέτες: άλεσμα σκόνης μαγνησίου, Κίνα άλεσμα σκόνης μαγνησίου κατασκευαστές, προμηθευτές
