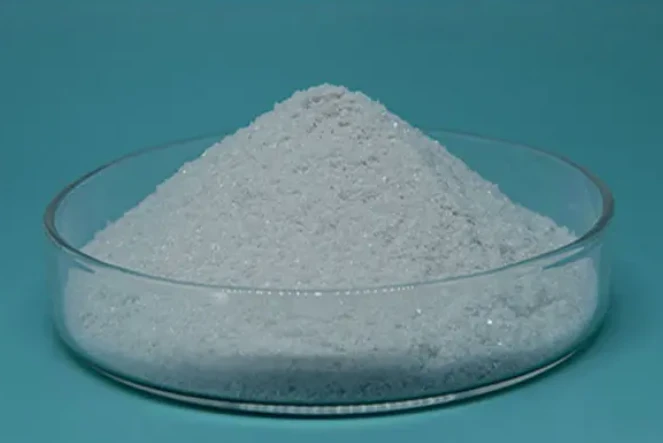

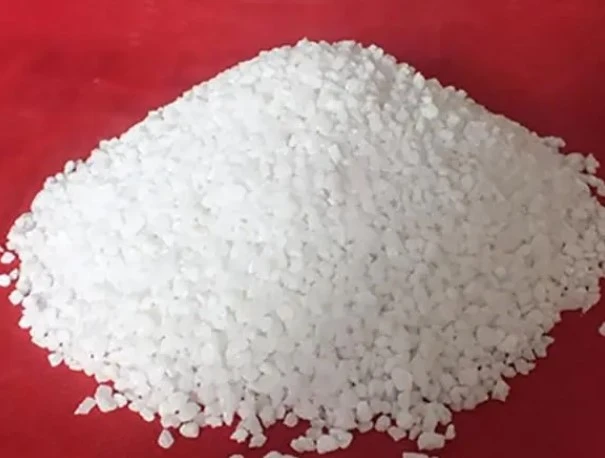

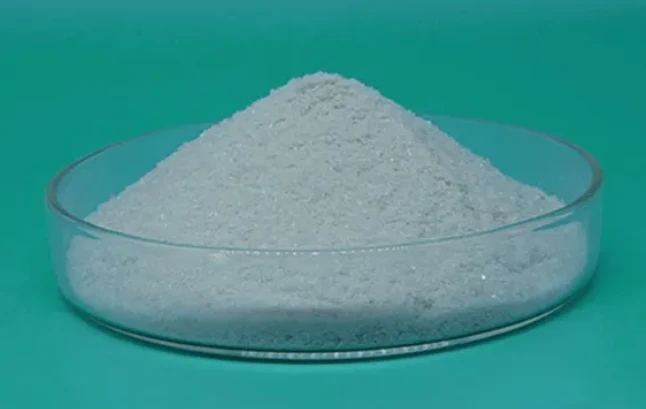

Λευκό κορούνδιο χαμηλής περιεκτικότητας σε νάτριο Αλουμίνα χαμηλής περιεκτικότητας σε νάτριο/Λευκό κορούνδιο χαμηλής περιεκτικότητας σε νάτριο αλουμίνα χαμηλής περιεκτικότητας σε νάτριο

Σύντομη εισαγωγή Τα προϊόντα αλουμίνας από λευκό κορούνδιο χαμηλής περιεκτικότητας σε νάτριο χρησιμοποιούνται ευρέως σε ειδικά κεραμικά, πυρίμαχα υλικά και άλλους τομείς. Η χαμηλή περιεκτικότητα σε λευκό κορούνδιο/χαμηλό νάτριο Na20 σε αλουμίνα μειώνεται για τη βελτίωση του σημείου τήξης, της πυκνότητας σωματιδίων, της χύδην πυκνότητας, της αντοχής σε κάμψη, της αντοχής σε θλίψη, της πραγματικής πυκνότητας και της σκληρότητας του προϊόντος, που μπορεί να ικανοποιήσει τη χρήση πυρίμαχων και κεραμικών βιομηχανιών. να διευρύνει το πεδίο χρήσης και να θέσει μια σταθερή υλική βάση για την ανάπτυξη των παραπάνω βιομηχανιών με υψηλή ακρίβεια. Λευκό κορούνδιο χαμηλής περιεκτικότητας σε νάτριο Αλουμίνα χαμηλής περιεκτικότητας σε νάτριο/μικρο-νάτριο λευκό κορούνδιο μικρο-νάτριο αλουμίνα

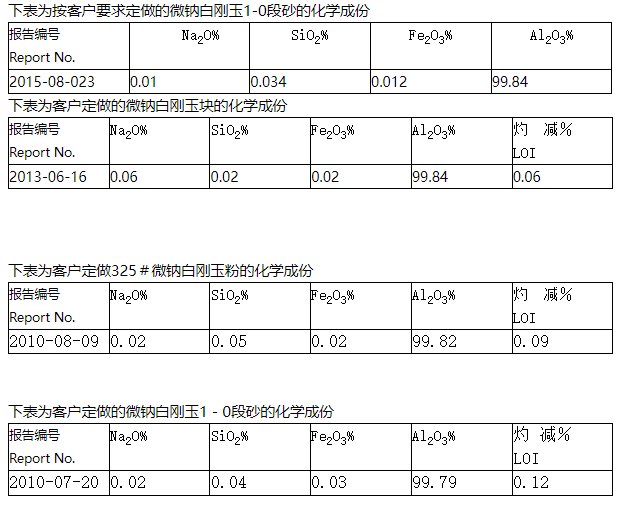

Το ελαφρώς νάτριο λευκό κορούνδιο αναφέρεται σε λευκό κορούνδιο με περιεκτικότητα σε οξείδιο του νατρίου μεταξύ {{0}}.01 έως 0,09% και η πρώτη ύλη του είναι η βαθιά επεξεργασμένη αλουμίνα. Το ελαφρώς λευκό κορούνδιο είναι ένα προϊόν με χαμηλή περιεκτικότητα σε οξείδιο του νατρίου στο λευκό κορούνδιο,1 Η περιεκτικότητα σε οξείδιο του νατρίου στο συνηθισμένο λευκό κορούνδιο είναι μεταξύ 0.2-0,6%.

Η κύρια φάση του λευκού κορούνδιου είναι -Al203.

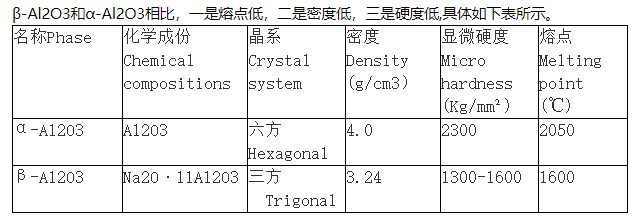

Το οξείδιο του νατρίου είναι μια επιβλαβής πρόσμειξη για το λευκό κορούνδιο. Σχηματίζει Β-Α203 σε τετηγμένη κατάσταση με αλουμίνα και η απόδοση αυξάνεται με την αύξηση της περιεκτικότητας σε οξείδιο του νατρίου. Το B-Al203 έχει χαμηλό σημείο τήξης, χαμηλή πυκνότητα σώματος και χαμηλή σκληρότητα. Το Na20 στο λευκό κορούνδιο έχει κυρίως τη μορφή NA20-11AL203 (B-A1203). Εάν η πρώτη ύλη αλουμίνας περιέχει περισσότερο από 0,6% οξείδιο του νατρίου, το λευκό κορούνδιο που παράγεται από αυτό θα περιέχει περισσότερο από 1% -Al203
