ZrO2
【Προδιαγραφές προϊόντος】: ZA40, ZA25 [Πεδίο εφαρμογής]: Είναι ένα πυρίμαχο υλικό στη βιομηχανία χάλυβα και σε άλλες βιομηχανίες. Χρησιμοποιείται ευρέως στην παραγωγή και την κατασκευή πυρίμαχων υλικών όπως συνεχής έλαση και χύτευση, ακροφύσια, δρομείς, γυάλινοι κλίβανοι κ.λπ.
【Προδιαγραφές προϊόντος】:ZA40,ZA25
[Πεδίο εφαρμογής]:Είναι ένα πυρίμαχο υλικό στη βιομηχανία χάλυβα και σε άλλες βιομηχανίες. Χρησιμοποιείται ευρέως στην παραγωγή και την κατασκευή πυρίμαχων υλικών όπως συνεχής έλαση και χύτευση, ακροφύσια, δρομείς, κλιβάνους γυαλιού κ.λπ. στη βιομηχανία χάλυβα.

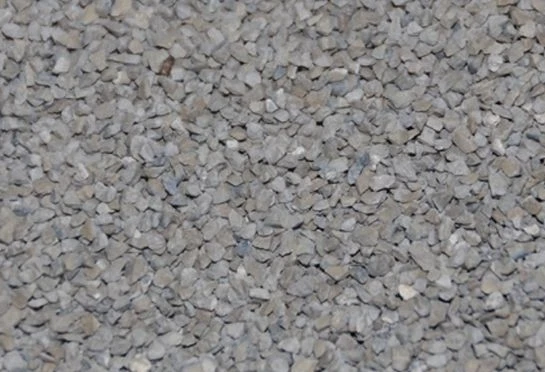

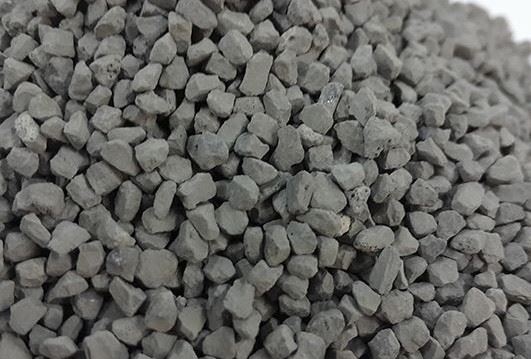

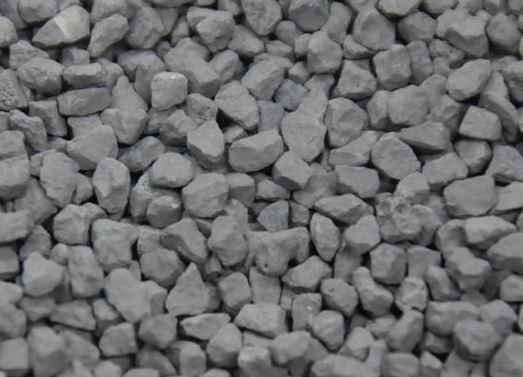

【περιγραφή προϊόντος】:
Το κορούνδιο ζιρκονίου της μάρκας Ruishi κατασκευάζεται κυρίως από υλικά αλουμινίου και ζιρκονίου. Γίνεται τήξη σε υψηλή θερμοκρασία 2250 βαθμών, που σχηματίζεται από ειδική τεχνολογία επεξεργασίας και Barmac. Έχει υψηλής ποιότητας, εξαιρετικά σκληρή και συμπαγή δομή. Είναι ένα πυρίμαχο υλικό στη βιομηχανία χάλυβα και σε άλλες βιομηχανίες.Σύμφωνα με το ZrO 2περιεκτικότητα, το κορούνδιο ζιρκονίου γενικά περιλαμβάνει κορούνδιο με χαμηλό ζιρκόνιο (ZrO210%~15%), μέτριο κορούνδιο ζιρκονίου (ZrO225%) και κορούνδιο με υψηλή περιεκτικότητα σε ζιρκόνιο (ZrO2 40%).
Πεδίο εφαρμογής
Χρησιμοποιείται ευρέως στην παραγωγή και την κατασκευή πυρίμαχων υλικών όπως συνεχής έλαση και χύτευση, ακροφύσια, δρομείς, κλιβάνους γυαλιού κ.λπ. στη βιομηχανία χάλυβα. Το κορούνδιο ζιρκονίου έχει καλή αντοχή στη διάβρωση τήξης. Ως λειαντικό υψηλής ποιότητας, μπορεί να κατασκευάσει τροχούς λείανσης βαρέως τύπου υψηλής απόδοσης και έχει καλή επίδραση λείανσης σε χαλύβδινα μέρη, μέρη από χυτοσίδηρο, ανθεκτικό στη θερμότητα χάλυβα και διάφορα υλικά κραμάτων. Επιπλέον, το κορούνδιο ζιρκονίου είναι επίσης μια πυρίμαχη πρώτη ύλη υψηλής ποιότητας. Είναι ένα ιδανικό υλικό για την κατασκευή συρόμενων και βυθισμένων ακροφυσίων υψηλής απόδοσης. Μπορεί επίσης να χρησιμοποιηθεί για την κατασκευή τούβλων από κορούνδιο ζιρκονίου για φούρνους τήξης γυαλιού.
Διαδικασία παραγωγής
Το κορούνδιο ζιρκονίου κατασκευάζεται κυρίως από υλικά αλουμινίου και ζιρκονίου. Γίνεται τήξη σε υψηλή θερμοκρασία 2250 μοιρών και σχηματίζεται από τη Barmac χρησιμοποιώντας ειδικές τεχνικές επεξεργασίας.
Τεχνικές παράμετροι
Χημική σύνθεση:
| έργο | Al2O3_ _ _ | ZrO2_ | SiO2_ | TiO2_ | Fe2O3_ _ _ |
| ΓΙΑ 25 | >70 | 23-26 | <0.4 | <0.5 | <0.3 |
| ΓΙΑ 40 | >56 | 38-41 | <0.4 | <0.4 |
<0.2
|
| εύρος μεγέθους σωματιδίων | Μαγνητικό περιεχόμενο% | εύρος μεγέθους σωματιδίων | Μαγνητικό περιεχόμενο% |
| F4-F12 P12 | Μικρότερο ή ίσο με 0.035 | F30-F54 P30-P50 | Μικρότερο ή ίσο με 0.025 |
| F14-F24 P16-P24 | Μικρότερο ή ίσο με 0.030 | F60 και άνω P60 και άνω |
Μικρότερο ή ίσο με 0.020
|
| Ονομασία Gnit | Εύρος πυκνότητας όγκου | Ονομασία Gnit | Εύρος πυκνότητας όγκου | ||
| ΓΙΑ | θα | ΓΙΑ | θα | ||
| F8 | 2.32~2.24 | 2.38~2.34 | F46 | 1.98~1.90 | 2.05~1.96 |
| F10 | 2.26~2.19 | 2.32~2.34 | F54 | 1.96~1.88 | 2.03~1.92 |
| F12 | 2.24~2.16 | 2.30~2.26 | F60 | 1.94~1.86 | 2.00~1.88 |
| F14 | 2.19~2.14 | 2.28~2.24 | F70 | 1.92~1.83 | 1.97~1.85 |
| F16 | 2.18~2.12 | 2.24~2.18 | F80 | 1.89~1.81 | 1.94~1.83 |
| F20 | 2.16~2.03 | 2.21~2.15 | F90 | 1.86~1.80 | 1.91~1.81 |
| F22 | 2.13~2.02 | 2.18~2.12 | F100 | 1.83~1.77 | 1.88~1.79 |
| F24 | 2.10~2.00 | 2.15~2.09 | F120 | 1.80~1.74 | 1.85~1.76 |
| F30 | 2.06~1.97 | 2.12~2.06 | F150 | 1.78~1.71 | 1.82~1.73 |
| F36 | 2.02~1.95 | 2.10~2.04 | F180 | 1.78~1.68 | 1.80~1.70 |
| F40 | 1.99~1.93 | 2.08~2.01 | F220 | 1.75~1.64 |
1.78~1.70
|
Δημοφιλείς Ετικέτες: zro2, Κίνα zro2 κατασκευαστές, προμηθευτές
Μπορεί επίσης να σας αρέσει
Αποστολή ερώτησής
