Εισαγωγή στο Mullite

Ο μουλλίτης χωρίζεται σε τρεις τύπους: -μουλίτης, ισοδύναμος με καθαρό 3Al2O3·2SiO2, που αναφέρεται ως τύπος 3:2. -μουλίτη, στερεό διάλυμα με περίσσεια Al2O3, ελαφρώς διογκωμένο χαρακτήρα, που αναφέρεται ως τύπος 2:1. Γάμμα-μουλίτης, στερεό διάλυμα με μικρή ποσότητα TiO2 και Fe2O3. Ο μουλλίτης είναι σταθερός στις πετροχημικές ιδιότητες και αδιάλυτος σε HF. Η πυκνότητά του είναι 3,03 g/cm3, η σκληρότητα Mohs 6 ~ 7, το σημείο τήξης 1870 μοίρες, η θερμική αγωγιμότητα (1000 μοίρες ) είναι 13,8 W/(m·K), ο συντελεστής γραμμικής διαστολής (20 ~ 1000 μοίρες ) είναι 5,3×{{ 30}} βαθμός, μέτρο ελαστικότητας 1,47×1010Pa.

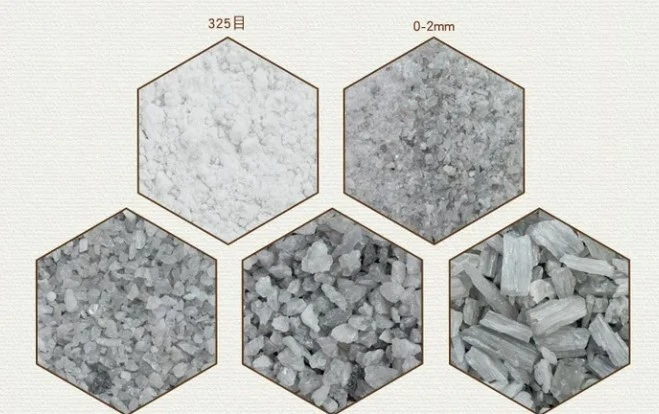

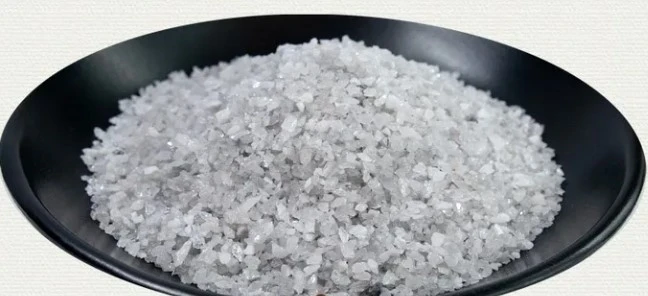

Ο μουλλίτης είναι μια πυρίμαχη πρώτη ύλη με κύριο συστατικό την κρυσταλλική φάση 3Al2O3.2SiO2. Ο μουλλίτης χωρίζεται σε φυσικό μουλλίτη και συνθετικό μουλλίτη. Ο φυσικός μουλλίτης είναι σπάνιος και είναι γενικά συνθετικός. Η χημική σύσταση του μουλλίτη είναι Al2O371,8% και SiO228,2%. Η δομή του ορυκτού είναι ρομβικό κρυσταλλικό σύστημα και οι κρύσταλλοι είναι διατεταγμένοι σε μακριές στήλες, βελόνες και αλυσίδες. Ο μουλλίτης βελόνας είναι διάσπαρτος στα προϊόντα για να σχηματίσει έναν συμπαγή σκελετό.

Ο Mullite έχει καλές μηχανικές και θερμικές ιδιότητες σε υψηλή θερμοκρασία, έτσι ο συνθετικός μουλλίτης και τα προϊόντα του έχουν τα πλεονεκτήματα της υψηλής πυκνότητας και καθαρότητας, υψηλής δομικής αντοχής σε υψηλή θερμοκρασία, χαμηλό ρυθμό ερπυσμού σε υψηλή θερμοκρασία, χαμηλό ρυθμό θερμικής διαστολής, ισχυρή αντοχή στη χημική διάβρωση και καλή αντοχή στο θερμικό σοκ.

Η παραγωγή υλικών μουλλίτη μπορεί γενικά να γίνει από καολινίτη, ορυκτά της ομάδας σιλλιμανίτη, υδροξείδιο του αργιλίου ή οξείδιο του αργιλίου και διοξείδιο του πυριτίου που συντίθεται άμεσα. Το αργιλικό υλικό αντιδρά με ορυκτά αλουμίνας ή σιλιμανίτη και βιομηχανική αλουμίνα υπό τις συνθήκες θέρμανσης F για να σχηματίσει πρωτογενή και δευτερογενή μουλλίτη, και ο πρωτογενής μουλλίτης σχηματίζεται στην περιοχή από 1000 ~ 1200 μοίρες και η κρυστάλλωση αυξάνεται με περαιτέρω αύξηση της θερμοκρασίας. Ο σχηματισμός δευτερογενούς μουλλίτη συνήθως τελειώνει στους 1650 βαθμούς. Προκειμένου να παραχθούν πυκνά προϊόντα μουλλίτη, χρησιμοποιείται συνήθως η διαδικασία πυροσυσσωμάτωσης δύο σταδίων. Ο μουλλίτης έρχεται σε δύο κρυσταλλικές μορφές: βελονοειδή και πρισματική. Ο βελονοειδής μουλλίτης ενισχύει τη φάση υάλου και τη φάση της χημικής σύνθεσης του υλικού και η ανθεκτικότητα του βελονιδιακού μουλλίτη είναι υψηλότερη από αυτή του πρισματικού μουλλίτη. Ο καολινίτης θερμαίνεται γρήγορα σε περισσότερους από 1400 βαθμούς C για να σχηματίσει βελονοειδή μουλλίτη. Διαφορετικά, η αργή θέρμανση σε χαμηλότερη θερμοκρασία σχηματίζει πρισματικό μουλλίτη. Υπάρχουν επίσης αναφορές για σωληνοειδές και σφαιρικό μουλλίτη, ο πρώτος θεωρείται ότι οφείλεται στην αναντιστοιχία τετραεδρικού μεγέθους πυριτίου και αλουμίνας που έχει ως αποτέλεσμα την τάση που προκαλείται από σωληνοειδές σχήμα, ο δεύτερος ονομάζεται αζωτούχος μουλλίτης. Τα χαρακτηριστικά της ανισοτροπίας της θερμικής διαστολής του mullite τον κάνουν να έχει καλή θερμική σταθερότητα. Όταν το προηγμένο υλικό mullite χρησιμοποιείται ως εξαρτήματα τροφοδοσίας, μπορεί να αντικατασταθεί απευθείας στον τροφοδότη που λειτουργεί χωρίς προθέρμανση.

Δημοφιλείς Ετικέτες: εισαγωγή στο mullite, Κίνα εισαγωγή στους κατασκευαστές mullite, προμηθευτές
