Σύνθεση Του Mullite

Οι μέθοδοι σύνθεσης του μουλλίτη μπορούν να χωριστούν σε μέθοδο πυροσυσσωμάτωσης και μέθοδο ηλεκτρικής τήξης. Η μέθοδος πυροσυσσωμάτωσης μπορεί να χωριστεί σε ξηρή μέθοδο και υγρή μέθοδο ανάλογα με τον τρόπο παρασκευής της πρώτης ύλης. Η ξηρή μέθοδος είναι να αλέθετε τα συστατικά μαζί και στη συνέχεια να τα κάψετε με περιστροφικό κλίβανο ή κλίβανο σήραγγας αφού πιέσετε μπάλα ή συμπαγή. Η υγρή διαδικασία είναι να αλέσει το σύνθετο υλικό σε πολτό με νερό, στη συνέχεια πιέστε και φιλτράρετε για να αφυδατωθεί σε λασπώδες κέικ και συμπιέστε τη λάσπη με κενό σε τμήμα λάσπης ή κενή λάσπη και στη συνέχεια κάψτε.
Η μέθοδος ηλεκτρικής τήξης είναι η προσθήκη του σύνθετου υλικού στον κλίβανο τόξου, η τήξη στην υψηλή θερμοκρασία που σχηματίζεται από το τόξο, η κρυστάλλωση ψύξης, η χρήση φυσικών πρώτων υλών (όπως βωξίτης κ.λπ.), μπορεί να συνθλιβεί απευθείας σε<1.5mm particles without grinding, and then mixed with other powdered raw materials in the mixer evenly.
Η σύνθεση του μουλλίτη με πυροσυσσωμάτωση πραγματοποιείται γενικά στους 1650 ~ 1700 βαθμούς. Οι κύριοι παράγοντες που επηρεάζουν τη σύνθεση του μουλλίτη με πυροσυσσωμάτωση είναι η καθαρότητα της πρώτης ύλης, η λεπτότητα της πρώτης ύλης και η θερμοκρασία πύρωσης. Η σύνθεση του λενίτη με τη μέθοδο πυροσυσσωμάτωσης εξαρτάται κυρίως από την αντίδραση στερεάς φάσης μεταξύ Al2O3 και SiO2, επομένως η βελτίωση της διασποράς της πρώτης ύλης θα επιταχύνει τη διαδικασία της αντίδρασης της ίδιας φάσης. Συγκεκριμένα, τα σωματίδια<8μm have a great effect on the formation and sintering of synthetic mullite. It can be seen that the full mixing and fine grinding of raw materials is an important process condition to promote the solid phase of the synthesis of mullite. Mullite generally begins to form at 1200 ° C and ends at 1650 ° C. At this time, it is micro-grained, and the crystallization develops well when the temperature exceeds 1700℃. It can be seen that the combustion temperature directly affects the formation and crystal development of mullite. Therefore, heating to a certain firing temperature and extending a certain holding time are necessary conditions for the synthesis of mullite. The purity of the raw materials used to synthesize mullite is very strict, and a small amount of impurities will reduce the content of mullite.

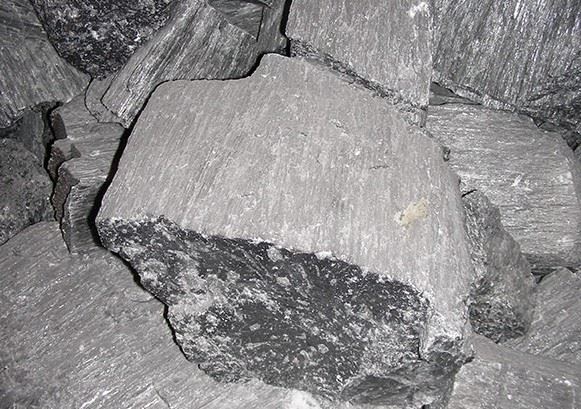

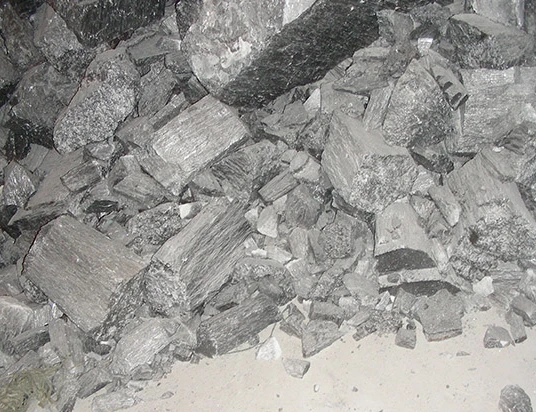

Στη βιομηχανική παραγωγή, είναι αναπόφευκτο να φέρουμε μια ποικιλία ακαθαρσιών, όπως Fe2O3, TiO2, CaO, MgO, Na2O, K2O, μεταξύ των οποίων οι πιο επιβλαβείς είναι το Na2O και το K2O, που αναστέλλουν το σχηματισμό μουλλίτη και οδηγούν στην παραγωγή μεγάλου αριθμού γυάλινων φάσεων πλούσιων σε πυρίτιο, μειώνοντας την περιεκτικότητα σε μουλλίτη. Το Fe2O3 επιβραδύνει τη διαδικασία απολίθωσης του μουλλίτη και αυξάνει τον αριθμό των γυάλινων φάσεων. Όταν υπάρχει μια μικρή ποσότητα TiO2, μέρος των ιόντων Ti εισέρχεται στον χαρακτήρα μουλλίτη για να σχηματίσει ένα στερεό διάλυμα, προάγοντας τον σχηματισμό μουλλίτη και την ανάπτυξη και ανάπτυξη κρυστάλλων, όταν η περιεκτικότητα σε TiO2 είναι πολύ υψηλή, εξακολουθεί να παίζει το ρόλο της ροής. Ο ηλεκτροτήκοντας μουλλίτης παρασκευάζεται με τήξη της ένωσης σε κλίβανο τόξου και ψύξη του μουλλίτη από το τήγμα. Η διαδικασία κρυστάλλωσης είναι παρόμοια με αυτή του διαγράμματος φάσης του συστήματος Al2O3-SiO2.

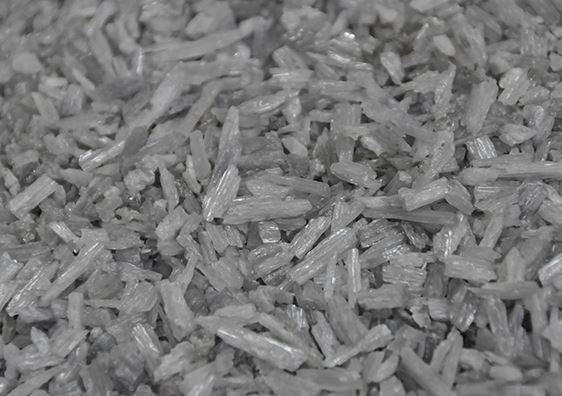

When the Al2O3 of the compound is higher than 71.8% of the theoretical group in mullite, a mullite solid solution with excess Al2O3 is formed, that is, β-mullite, and only when the Al2O3>Το 80% θα εμφανιστεί φάση κορούνδιου. Η σύνθεση ορυκτής φάσης του συντηγμένου μουλλίτη είναι γενικά κρυστάλλων μουλλίτη και γυάλινη φάση. Σε σύγκριση με τον πυροσυσσωματωμένο μουλλίτη, οι συντηγμένοι κρύσταλλοι μουλλίτη είναι καλά αναπτυγμένοι, με μεγάλους κόκκους και λιγότερα ελαττώματα, και το μέγεθος των κρυστάλλων είναι εκατοντάδες φορές μεγαλύτερο από αυτό του πυροσυσσωματωμένου μουλλίτη, επομένως οι μηχανικές ιδιότητες υψηλής θερμοκρασίας και η αντοχή στη διάβρωση είναι σχετικά καλές.

Δημοφιλείς Ετικέτες: σύνθεση mullite, Κίνα σύνθεση mullite κατασκευαστές, προμηθευτές
